LED照明を自作するとき、困るのはLEDをｌ入れるケースですよね。どうせなら、LEDはむき出しにしたくないし、できれば小さい方がいい。
もちろん、安いにこした事はない！そこで、「１００円ショップ」から、幾つかケースになりそうな物を試してみました！、
ここでは、DIYの為に僕の使っている道具や小ワザ、情報などをご紹介します！我流ですのでご参考程度に。、
| 1 |  |
実装されている部品の両方の足を2本のハンダごてを使って温めます。ICなどは、熱に弱いのでスーッと足を何回もなでるように、ハンダごてを当て流します。すると、実装されている部品はやがて動きだし、後はハンダごての先で、チョチョイとその場からどけてあげます。実装部品が外れたら、ハンダ吸取り線を使って、実装されていたところのあまったハンダを慣らしましょう！ |
実装されているLEDやICなどを交換しようと思った時、ハンダごて一本で苦労された方はいませんか？片方を温めてハンダを溶かし、もう片方を温めている間に、最初に溶かしたハンダはもう硬くなって部品が外せない。無理に剥がそうとして、基盤のラインまでもがペロン♪なんて事も。実は、2本使うと簡単に外せるんです！、
| うすづけパテ | 乾燥した時に「ヒケ」が出るので厚塗りには不向きですが、空気が入りにくいので、薄塗りの箇所に。乾燥は遅めです。 | |
| 厚づけパテ | 乾燥も速く、「ヒケ」も少ないですが、気泡が入りやすので仕上げには不向きです。 | |
| ファイバーパテ | パテにファイバーが練りこまれているもの。強度が強い。僕は一度使用した事がありますが、お値段が高いので通常は普通のパテを使用しています。衝撃に影響のある箇所にお勧めです。 | |
| 粘土パテ | 粘土のように造形できるのが便利です。 | |
| FRP（マット、レジン） | 最近では、大型ホームセンターなどで切り売りでファイバーマットが購入できます！レジンも量販店のキットを買うよりもお得っ！ゲルまで売ってるところもあります！ | |
| 紙粘土 | FRPを貼る前の型として使うのに便利です。 | |
| 発泡ウレタン | 最近ではホームセンターでスプレー缶として売っています。湿気で固まり出すので、発泡ウレタンをする所をあらかじめスプレーで湿らせておくといいようです。僕は購入していますが、まだ試してないので、試したらHPで紹介します！ | |
| 方眼画用紙 | よく小学校の図工の授業で使っていたものです。あらゆる型取りに便利です！ | |
上記以外に用意したい物です。ほとんどの物が量販店やホームセンターで入手可能です！、
| 1 |  |
シャーペンの芯。2個で１００円！これは照明のケースになりそうですよ！ |
| 2 |  |
まずは、透明のプラスチックと黒い本体部分を分解。黒い本体には配線を通す為の切りかきを作ります。（矢印部分）また、CRDを入れる為に、赤丸のところを裏側に貫通しない程度に削り掘ります。 |
| 3 |  |

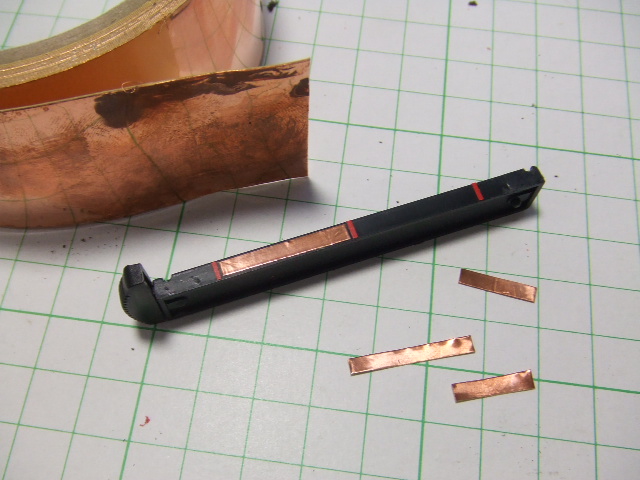

ケースの内側になる側面に、銅テープを張っていきます。今回は３０２０サイズを３個つけるようにしてみます。 |
| 4 |  |

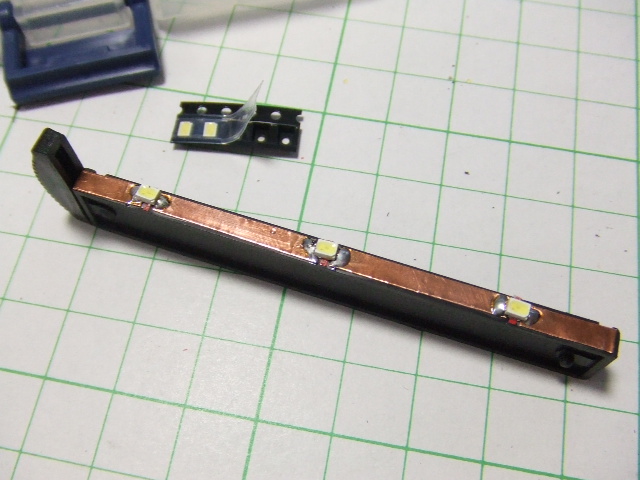

こんな感じで、チップLEDを搭載しました。 |
| 5 |  |

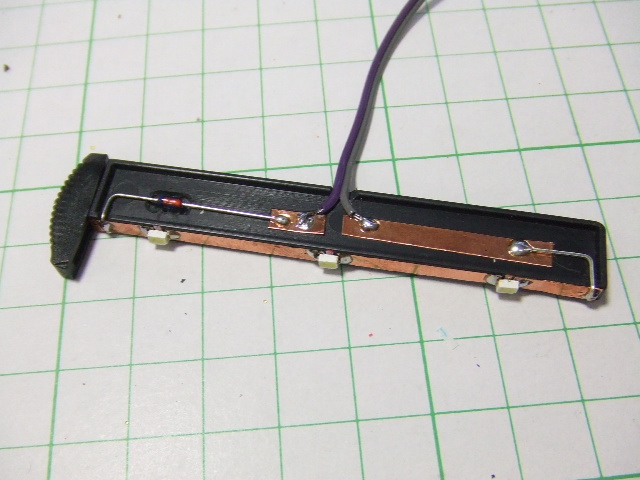

先ほど削ったくぼみにCRDを搭載。足の片方は切りかきを通って側面の銅テープにはんだします。 |
| 6 |  |

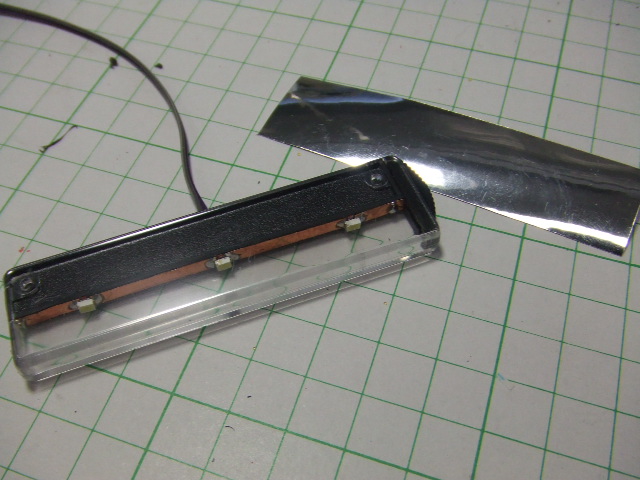

後は透明のプラスチック部品を元通りにはめて完成！これを取り付ける場所によって、メッキ風のカッティングシートなどで光の出かたを調整してもいいでしょう！ |
| 7 |  |

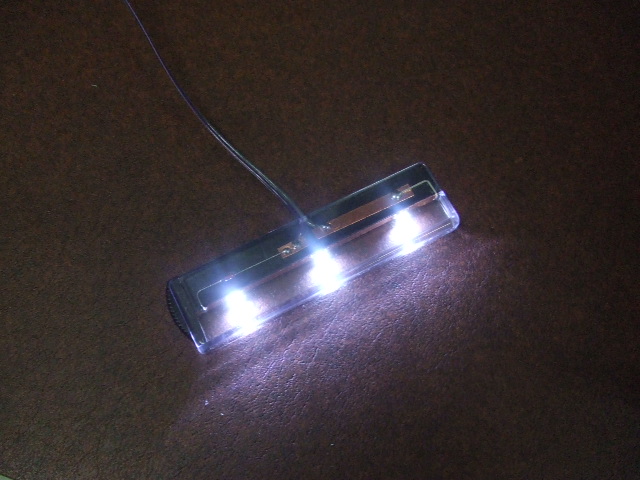

点灯！スリムな平型のLEDユニットができました！シート下、キックボード下、ドアポケット内など、あらゆる場所に対応できそうですよ！ |
| 8 |  |

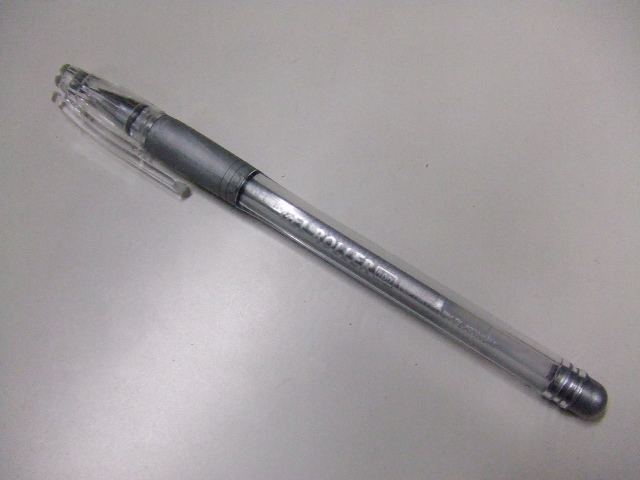

次は２本で１００円の、ちょっと太目のボールペン！もちろん中身のインクは使用しません。使うのは透明の筒と両端だけです。 |
| 9 |  |
透明の筒に入るくらいの幅でプラバンをカット。先ほどと同じ要領でチップLEDを搭載します。ただ、今回はケースが長いので、LED５発を考えました。なので、矢印部分から左は２個で１セット。右側３個で１セットとしています。 |
| 10 |  |

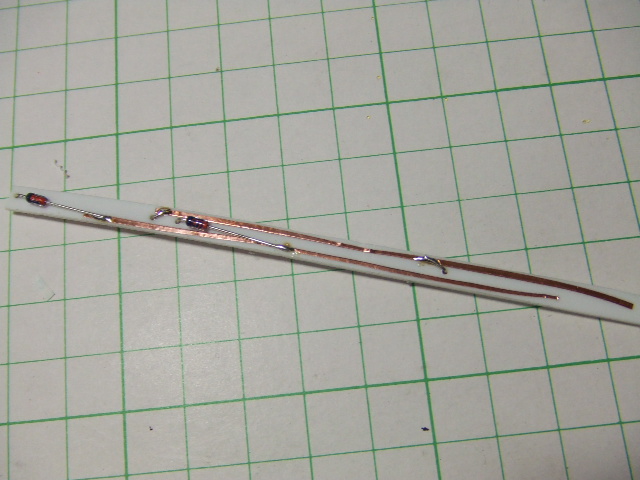

裏側は細い銅テープを両端に貼り、それぞれをプラス、マイナスの導通にしています。 |
| 11 |  |

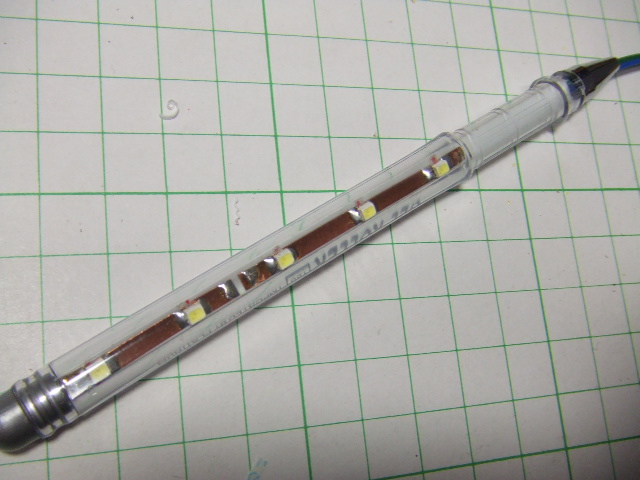

完成した基盤をボールペン内に入れ、ボールペンの先端を付ければ完成です。本来、ボールペンの芯が通ってる穴から配線を引き出しました。 |
| 12 |  |

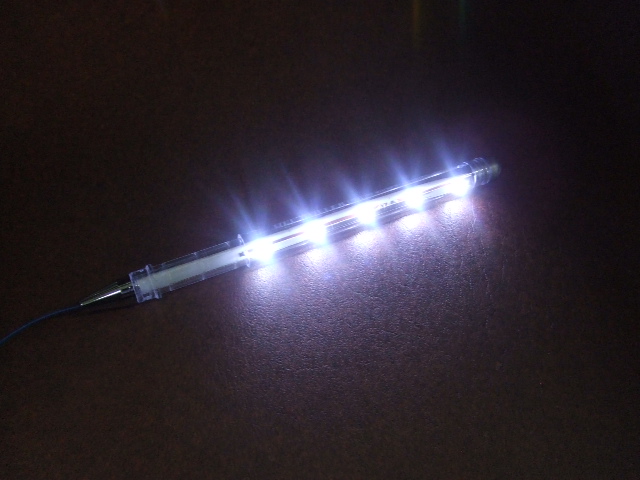

点灯！細長いので、狭いスペースにも取り付けられそうです。もちろん、ボールペンの長さを適当な長さにカットしてもいいでしょう。工夫すれば、防滴ユニットとして、グリル内などの車外にも使用できそうですね！コストはLED５個仕様、１ユニット約４００円！ |
僕が使ってるLED。購入先はここです！どちらも通販可！
・砲弾型LED・・・・・・・秋月電子 LEDの種類が豊富！砲弾型LEDのお値段もお安いです！
・チップLED、CRD・・・・オーディオQ CRD、オリジナルのチップLEDがお安い！アウトレット品や車用電子工作キットもあるのも魅力です。
みなさん、エンジンルーム内にコルゲートチューブやホース、配線などをタイラップで止めていると思います。ただ、何本もホース等がある場合、ちょっと贅沢な使い方ですけど、こう使うと綺麗に並びます！、
それではDIYの数々をゆっくりとご覧ください。

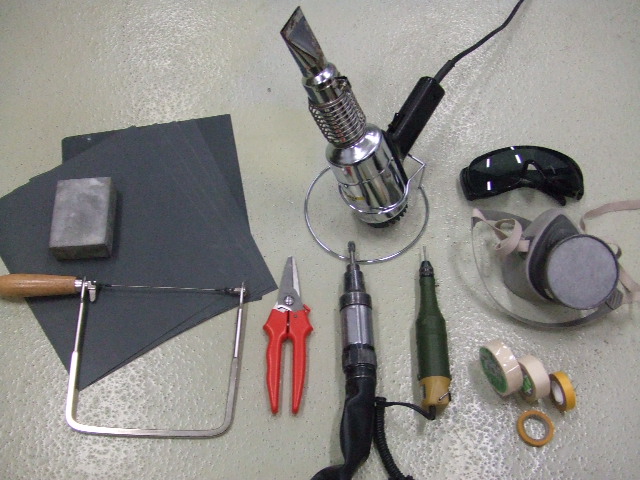

加工系DIYに使ってる道具達です。（道具の画像の上にマウスを乗せると、道具の名前と説明が出ます。）、

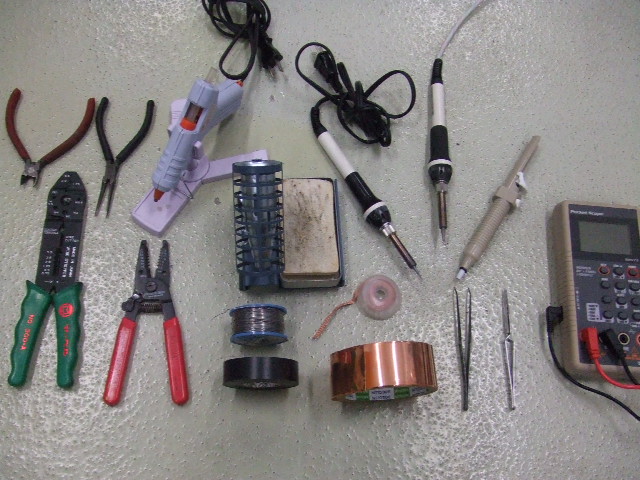

電装系DIYに使ってる道具達です。（道具の画像の上にマウスを乗せると、道具の名前と説明が出ます。）、
| 1 |  |
長めのタイラップで、すべてのホースを緩めに束ねます。次に短めのタイラップで、ホースと隣合わせのホースの間から、先ほど巻いた長めのタイラップを縛ります。 |
| 2 |  |
ホースとホースの間のタイラップを縛り終わったら、最後に緩く束ねた長めのタイラップを縛っていきます。 |
| 3 |  |
こんな感じで、短めのタイラップがホースが重ならないような役目を果たします。これで、ホースやチューブの配管が綺麗に見えるんです！ちょっと贅沢な使い方ですけど、みなさん、試してみては？ |
コルゲートチューブやホース、配線などのタイラップはこう使うと綺麗に並ぶ！
